Trong ngành xây dựng hiện đại, kết cấu liên hợp thép-bê tông ngày càng được ưa chuộng nhờ khả năng chịu lực vượt trội, tối ưu hóa vật liệu và đẩy nhanh tiến độ thi công. Yếu tố cốt lõi để tạo nên sự liên kết bền vững và hiệu quả giữa dầm thép và sàn bê tông chính là đinh hàn chống cắt (Shear Connector hay Stud Bolt).

Bài viết này sẽ cung cấp một cái nhìn tổng quan chuyên sâu về đinh hàn chống cắt, từ tiêu chuẩn kỹ thuật, đặc tính cơ lý đến các ứng dụng quan trọng trong thực tế.

1. Đinh Hàn Chống Cắt Là Gì?

Đinh hàn chống cắt là một chi tiết kim loại có hình dạng trụ, thường được làm từ thép carbon thấp, được hàn trực tiếp lên bề mặt của dầm thép (dầm I, H) hoặc sàn deck. Sau khi bê tông được đổ và đông cứng, các đinh hàn này sẽ nằm ngàm chắc chắn trong lớp bê tông.

Chức năng chính của chúng là:

• Chống lại lực trượt (lực cắt): Ngăn chặn sự trượt tương đối giữa bản sàn bê tông và dầm thép khi kết cấu chịu tải.

• Tạo sự làm việc đồng thời: Liên kết hai vật liệu (thép và bê tông) thành một khối kết cấu duy nhất, giúp chúng cùng nhau chịu lực. Nhờ đó, tiết diện liên hợp có khả năng chịu uốn cao hơn nhiều so với khi chúng làm việc riêng lẻ.

Hình ảnh minh họa đinh hàn chống cắt trên dầm thép trước khi đổ bê tông.

2. Tiêu Chuẩn Kỹ Thuật Quốc Tế và Việt Nam

Chất lượng của đinh hàn chống cắt ảnh hưởng trực tiếp đến sự an toàn và độ bền của toàn bộ công trình. Do đó, sản phẩm này phải tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật quốc tế. Hai tiêu chuẩn phổ biến và quan trọng nhất là:

• ISO 13918: Đây là tiêu chuẩn quốc tế của Tổ chức Tiêu chuẩn hóa Quốc tế (ISO) quy định về "Đinh hàn và vòng gốm cho quá trình hàn hồ quang". Tiêu chuẩn này bao gồm các yêu cầu chi tiết về kích thước, vật liệu, đặc tính cơ lý, và phương pháp thử nghiệm cho đinh hàn.

• GB/T 10433: Là tiêu chuẩn quốc gia của Trung Quốc, có nội dung tương đương với ISO 13918 và được áp dụng rộng rãi tại châu Á.

Việc sản phẩm tuân thủ các tiêu chuẩn này đảm bảo rằng đinh hàn có đủ độ bền, độ dẻo và sự đồng nhất về chất lượng để thực hiện đúng chức năng thiết kế.

3. Đặc Tính Cơ Lý Theo Tiêu Chuẩn ISO 13918

Để đảm bảo khả năng chịu lực và truyền lực hiệu quả, vật liệu làm đinh hàn chống cắt phải đạt các chỉ tiêu cơ tính tối thiểu sau:

• Giới hạn bền kéo (Tensile Strength): ≥ 450 MPa

  • Đây là ứng suất lớn nhất mà vật liệu có thể chịu được trước khi bị phá hủy. Chỉ số này đảm bảo đinh không bị đứt gãy đột ngột dưới tác dụng của lực kéo.

• Giới hạn chảy (Yield Strength): ≥ 350 MPa

  • Đây là mức ứng suất mà tại đó vật liệu bắt đầu bị biến dạng dẻo (không thể phục hồi hình dạng ban đầu). Giới hạn chảy cao đảm bảo đinh hoạt động trong vùng đàn hồi dưới tải trọng thông thường.

• Độ giãn dài tương đối (Elongation): ≥ 15%

  • Đây là chỉ số đo lường độ dẻo của vật liệu. Độ giãn dài cao (≥ 15%) là cực kỳ quan trọng, cho phép đinh bị biến dạng đáng kể trước khi bị phá hủy. Điều này giúp kết cấu có cơ chế phá hoại dẻo, đưa ra các "cảnh báo" (biến dạng lớn, nứt) trước khi sụp đổ hoàn toàn, đảm bảo an toàn cho công trình.

Thành phần hóa học của vật liệu cũng được kiểm soát chặt chẽ để đảm bảo tính hàn tốt và các đặc tính cơ lý mong muốn.

4. Cấu Tạo và Kích Thước Phổ Biến

Một đinh hàn chống cắt tiêu chuẩn bao gồm 3 phần chính:

• Thân đinh (Shank): Phần hình trụ chịu lực cắt chính.

• Mũ đinh (Head): Có đường kính lớn hơn thân, giúp neo giữ chắc chắn trong bê tông và chống lại lực nhổ.

• Hạt trợ dung (Flux Ball): Một hạt nhỏ bằng nhôm ở đầu hàn, có tác dụng ổn định hồ quang, khử oxy và tạo mối hàn chất lượng cao trong quá trình hàn.

Kích thước phổ biến của đinh hàn thường là:

• Đường kính (d): 13mm, 16mm, 19mm, 22mm, 25mm.

• Chiều dài (L): Từ 50mm đến 250mm, tùy thuộc vào chiều dày của sàn bê tông và yêu cầu thiết kế.

5. Ứng Dụng Rộng Rãi Trong Xây Dựng

Nhờ những ưu điểm vượt trội, đinh hàn chống cắt là giải pháp không thể thiếu trong các công trình hiện đại:

• Nhà cao tầng, trung tâm thương mại: Được sử dụng trong hệ sàn liên hợp dầm thép - sàn deck, giúp giảm trọng lượng kết cấu, tăng không gian sử dụng và rút ngắn thời gian thi công.

• Cầu đường bộ, cầu cạn: Tạo ra các dầm cầu liên hợp có khả năng vượt nhịp lớn, chịu tải trọng nặng và có độ bền cao.

• Nhà xưởng công nghiệp, nhà thép tiền chế: Tăng cường độ cứng và khả năng chịu lực cho kết cấu sàn, mái.

• Bãi đỗ xe nhiều tầng: Chịu được tải trọng động và rung lắc liên tục từ các phương tiện giao thông.

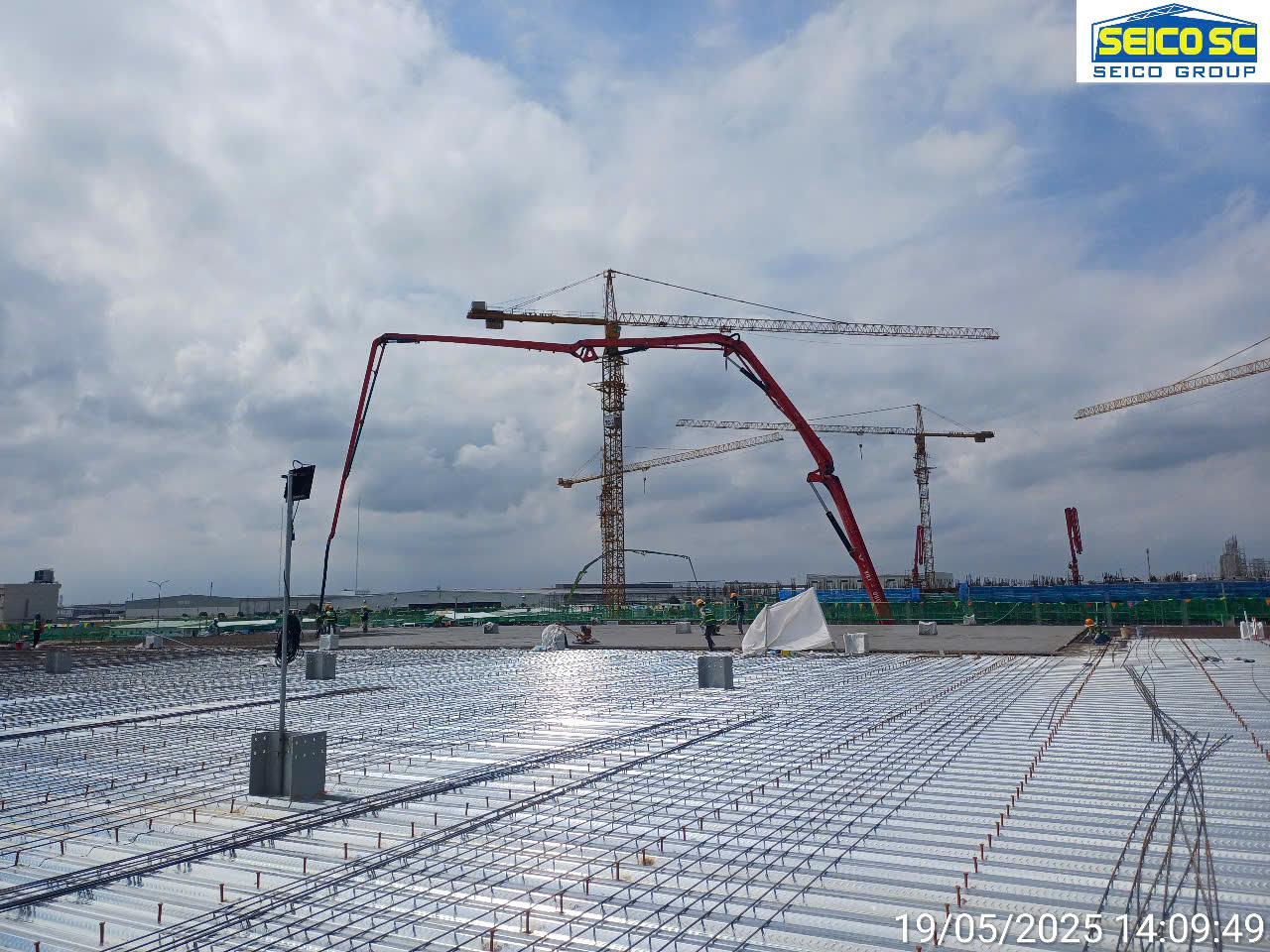

Sàn deck với đinh hàn chống cắt là giải pháp phổ biến trong các tòa nhà hiện đại.

Kết Luận

Đinh hàn chống cắt là một chi tiết nhỏ nhưng đóng vai trò vô cùng quan trọng, quyết định đến hiệu suất và sự an toàn của kết cấu liên hợp thép-bê tông. Việc lựa chọn và sử dụng các sản phẩm đinh hàn chất lượng cao, tuân thủ đầy đủ tiêu chuẩn quốc tế như ISO 13918 là yêu cầu bắt buộc đối với mọi công trình.
