1. Giới thiệu chung về đinh hàn
Đinh hàn, hay còn gọi là đinh chống cắt (Shear Stud), là một loại đinh đặc biệt được sử dụng rộng rãi trong kết cấu thép và các hệ thống sàn liên hợp bê tông - thép. Chúng giúp tăng cường độ kết nối giữa bê tông và thép, đồng thời giảm nguy cơ biến dạng hoặc phá vỡ kết cấu do lực cắt tác động.
2. Tiêu chuẩn ISO 13918 và GB/T 10433
ISO 13918 và GB/T 10433 là hai tiêu chuẩn quan trọng quy định về yêu cầu kỹ thuật, kiểu dáng, vật liệu và quy trình thử nghiệm đối với đinh hàn.
-
ISO 13918: Tiêu chuẩn quốc tế quy định yêu cầu kỹ thuật cho đinh hàn sử dụng trong các công trình kết cấu thép.
-
GB/T 10433: Tiêu chuẩn quốc gia Trung Quốc về đinh hàn, bao gồm yêu cầu về vật liệu, kiểu dáng và cơ tính học.
3. Thông số kỹ thuật chính
Dựa trên bảng so sánh các tiêu chuẩn khác nhau, thông số kỹ thuật của đinh hàn theo tiêu chuẩn ISO 13918:2008 và GB/T 10433 có thể được điều chỉnh như sau:
-
Vật liệu: Thép đặc biệt ( phù hợp với chịu cắt và uốn)
-

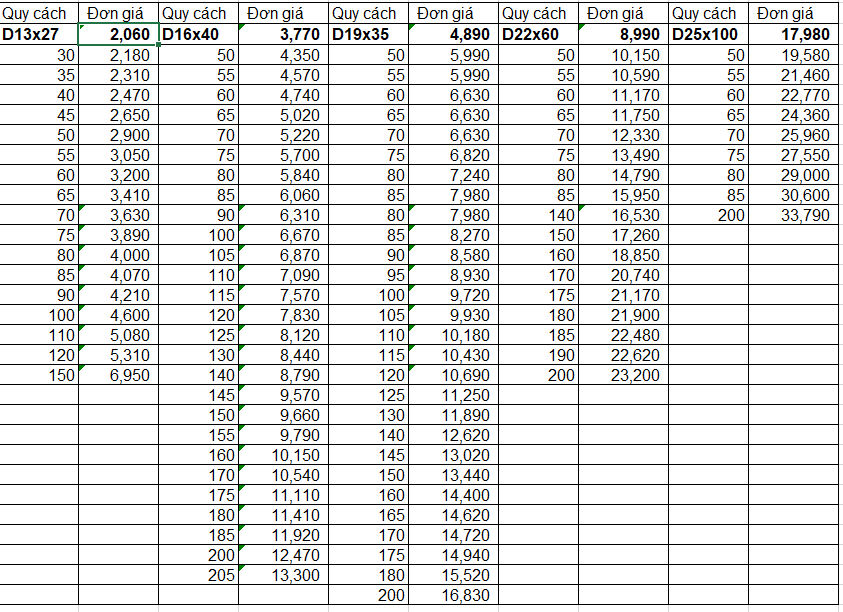

Kích thước thông dụng: Đường kính 10 - 25 mm, chiều dài từ 50 - 300 mm . Đường kính thông dụng D13, D16, D19, D22, D25
-
Cường độ chảy (Yield Strength, ReH):
-
ISO 13918: ≥ 350 MPa
-
GB/T 10433: ≥ 320 MPa
-
Giới hạn độ bền kéo (Tensile Strength, Rm):
-
ISO 13918: ≥ 450 MPa
-
GB/T 10433: ≥ 400 MPa
-
Độ giãn dài (Elongation, A5):
-
ISO 13918: ≥ 15%
-
GB/T 10433: ≥ 14%
4. Quy trình hàn đinh
Hàn đinh được thực hiện bằng kỹ thuật hàn điện trở (đinh hàn được đặt vào đế mặt thép, sau đó dùng dòng điện cao đốt nóng và ép chặt để tạo kết nối). Quy trình hàn phải đảm bảo tính đồng nhất và độ chịu lực cao.
5. Ứng dụng
-
Kết cấu thép: Nhà xưởng, cầu thép, cầu trục
-

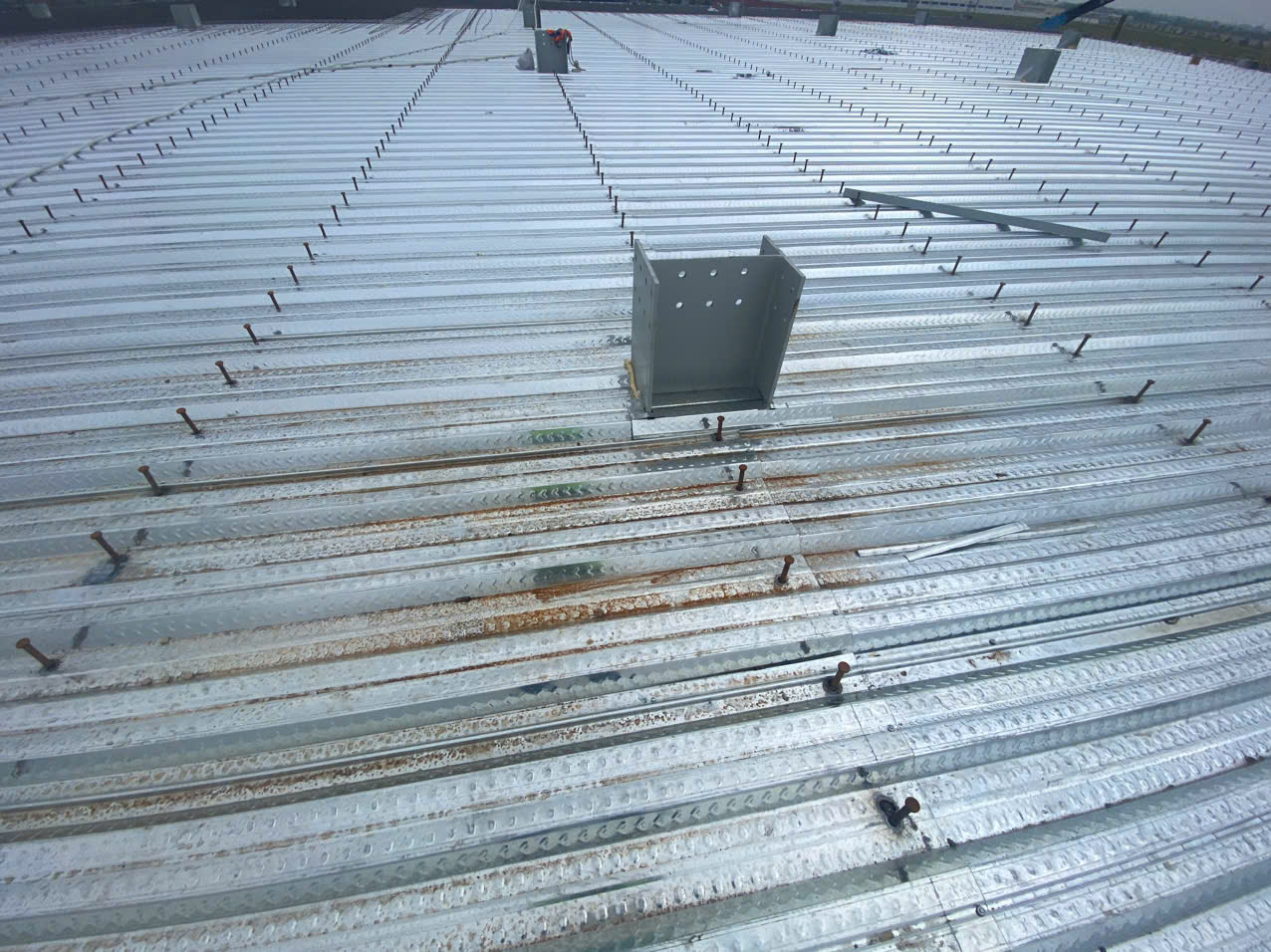

Sàn liên hợp: Bê tông - thép
-
Các dự án giao thông, kỹ thuật
6. Kết luận
Đinh hàn theo tiêu chuẩn ISO 13918 và GB/T 10433 là yếu tố quan trọng trong các công trình kết cấu thép. Việc áp dụng đúng quy trình sẽ đảm bảo chất lượng và độ an toàn cho công trình.
